UH319 Комбиниран филтър за влага и частици: За мониторинг на критично състояние на течности





Информация за падане на налягането

Падане на налягането в корпуса при използване на течност с 0,9 SG
Спадът на налягането в корпуса е право пропорционален на специфичното тегло.



Пад на налягането на елемента

Умножете действителния дебит по фактора в таблицата по-долу, за да определите спада на налягането с течност при 32 cSt (150 SUS), 0,9 SG Коригирайте за други течности, като умножите новия вискозитет в cSt/32 (SUS/150) x нов SG/0,9. Забележка: факторите са за 1000 L/min и за 1 US gpm.

Филтърни елементи от серия 319 - bard/1000 L/min (psid/US gpm)

Код на дължината	AZ	AP	АН	AS	AT
08	5.52 (0.302)	2.30 (0.126)	1.82 (0.100)	1.32 (0.072)	0.82 (0.045)
13	3.31 (0.182)	1.38 (0.076)	1.09 (0.060)	0.79 (0.043)	0.49 (0.027)
20	2.18 (0.120)	0.91 (0.050)	0.72 (0.040)	0.52 (0.029)	0.33 (0.018)
40	1.10 (0.060)	0.46 (0.025)	0.36 (0.020)	0.26 (0.014)	0.16 (0.009)



Примерно изчисление на ΔP

Серия UH319 Корпус с дължина 13 инча с S24 (1¹⁄₂инча) портове за монтиране на странични колектори, използващи среда клас AN. Условия на работа Дебит 300 L/min при използване на хидравлична течност от 50 cSt и специфично тегло (sg) 1.2.

Общ филтър ΔP
= ΔP корпус + ΔP елемент
= (0,30 x 1,2/0,9) бард (корпус)
+ ((300 x 1,09/1000) x 50/32 x 1,2/0,9) бард (елемент)
= 0.40 (корпус) + 0.68 бард (елемент)
= 1.08 бард (15,7 psid)



За нови инсталации изберете един пълен номер на част от всеки раздел по-долу

Раздел 1

P/N на корпуса:
UH 319 [Таблица 1] [Таблица 2] ++ [Таблица 3] ZG 9 X106

Комплект уплътнения P/N:
UH 319 SKZ

Таблица 1: Опции за ориентация на корпуса

Код	Порт
C	Обслужване на капачка (тръба) -стандартно
H	Главно обслужване (тръба надолу)

Таблица 2: Опции за порт на корпуса

Код	Порт
K24	11⁄2инча колектор за горен монтаж
S24	11⁄2инча странично монтиран колектор

Таблица 3: Опции за дължина на корпуса

Код	Дължина (инча)*
08	8
13	13
20	20
40	40

* Номинална дължина



Раздел 2

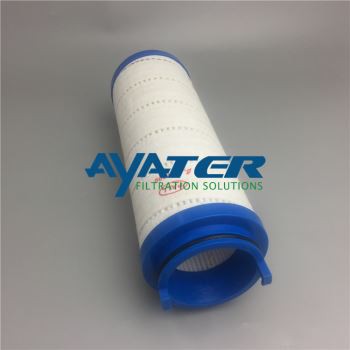

Елемент P/N:
UE 319 [Таблица 1] [Таблица 2] Z

Таблица 1: Опции на филтърния елемент

Код	ßx(c) По-голямо или равно на 1000 на базата на ISO 16889	CST рейтинг*
AZ	3	08/04/01
AP	5	12/07/02
АН	7	15/11/04
AS	12	16/13/04
AT	22	17/15/08

* CST: Тест за циклична стабилизация за определяне на рейтинга на филтъра при условия на стрес, базиран на SAE ARP4205

Таблица 2: Опции за дължина на филтърния елемент

Код	Дължина (инча)*
08	8
13	13
20	20
40	40

* Номинална дължина



Раздел 3

(Трябва да се поръча най-малко един индикатор за диференциално налягане или запушалка тип „B“)

Индикатор за диференциално налягане P/N:
RC [Таблица 1] 091 Z [Таблица 2] [Таблица 3] [Таблица 4]

Забележка:На този корпус могат да се монтират два индикатора за диференциално налягане

Забележка:Ако не е избран индикатор за диференциално налягане, запушалката тип „B“ (P/N HC9000A104Z) трябва да се поръча отделно и да се монтира, за да замени пластмасовата запушалка за транспортиране.


Таблица 1: Опции за индикатор за диференциално налягане*

Код	Индикатор	'H' Dim.
778NZ	'P' тип Визуален индикатор с термична блокировка	21 мм (0,83 инча)
860MZ	'D' тип Визуален индикатор без термично заключване	21 мм (0,83 инча)
861CZ	'L' тип електрически превключвател (SPDT) с 6 входни проводника	38 мм (1,50 инча)
861CZ	'M' тип електрически превключвател (SPDT) с конектор DIN43650 и подходяща капачка	78 мм (3,07 инча)
861CZ	'R' тип електрически превключвател (SPDT) и неонов светлинен индикатор с DIN43650 конектор и капачка	89 мм (3,50 инча)
771BZ	'S' тип електрически ключ (SPDT) с 3-пинов MS конектор	57 мм (2,24 инча)

* Други опции, налични при приложението.

Таблица 2: Материал на индикатора за диференциално налягане

Код	Настройка на налягането
Пропуснете	Индикатор за алуминиева сплав: използвайте при работно налягане < 200 bar (3000 psi)
СС	Индикатор от неръждаема стомана: използвайте при работно налягане > 200 bar (3000 psi)

* Налични са и други опции за настройка; свържете се с Ayater.

Таблица 3: „M“ и „R“-Индикаторни кодове*

Код	опция
YM	Опция "М".
YR	Опция „R“.

* Използвайте само ако индикаторът „R“ или „M“ е избран от таблица 1

Таблица 4: Опции на индикатора „R“.

Код	опция
110AC	110V AC
220AC	220V AC
24DC	24V DC
